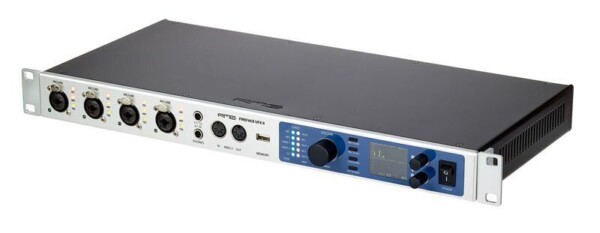

Аудіоінтерфейс RME Fireface UFX II

RME FireFace UFX II — це професійний аудіоінтерфейс USB, що забезпечує безліч функцій і стандартів підключення. Він пропонує внутрішню обробку в якості 24 біт 192 кГц, передаючи 30 вхідних і 30 вихідних каналів. RME FireFace UFX II має чотири вбудованих мікрофонних попередніх підсилювача з комбінованими роз’ємами XLR/TRS і фантомним живленням 48 В. Додаткові вісім лінійних входів Jack TRS, цифрові входи AES/EBU XLR і два входи ADAT з оптичним роз’ємом Toslink. Два входи MIDI, роз’єми BNC для Word Clock. Зовнішній пульт дистанційного керування ARC USB дозволяє дистанційно керувати інтерфейсом. Функція TotalMix дозволяє необмежено комбінувати та мікшувати треки. Він також доступний як додаток для iPad.

Унікальний і блискучий інтерфейс Fireface UFX II дозволяє передавати аналогові та цифрові аудіодані практично з будь-якого джерела безпосередньо на ваш комп’ютер.

Надзвичайно гнучкий і сумісний, оснащений DURec (опція прямого запису через USB), а також обладнанням і легендарними драйверами RME з найнижчою затримкою, Fireface UFX II має багатий набір функцій, які зацікавлять користувачів, які працюють як у елітних домашніх студіях, так і в професійних студійні записи. Підтримуючи 60 аудіоканалів (30 входів і 30 виходів), частоту дискретизації до 192 кГц і забезпечуючи велику гнучкість завдяки підключенню USB, новий Fireface UFX II є ідеальним рішенням для запису, мікшування та моніторингу звуків практично в будь-яких умовах. Інтерфейс надзвичайно універсальний, тому його можна легко інтегрувати з будь-якою виробничою системою. Стандартом у Fireface UFX II є аналогові роз’єми, роз’єми ADAT, AES, SPDIF і USB 2. Не менш вражаюча кількість підтримуваних пристроєм каналів: 12 аналогових, 16 ADAT і 2 AES з 30 входами і 30 виходами. Крім того, завдяки з’єднанню USB 2 новим Fireface UFX II можна керувати за допомогою додаткового пульта дистанційного керування RME ARC USB (Advanced Remote Control USB). RME Fireface UFX II оснащено новими перетворювачами AC/CA вищого класу та оптимізованими аналоговими схемами введення/виведення з кращими параметрами SNR та THD, що забезпечує незайманий, кришталево чистий і прозорий звук. Новий мікрофонний тракт без атенюатора з максимальним вхідним рівнем +18 dBu і діапазоном посилення 75 dB забезпечує безперебійну роботу навіть у найскладніших умовах. Крім того, нові низькоомні виходи для навушників з високою потужністю (2 Ω) і максимальним вихідним рівнем +19 dBu забезпечують достатню потужність і гучність для більшості навушників з високим або низьким опором.

Покращений DURec (прямий запис на USB)

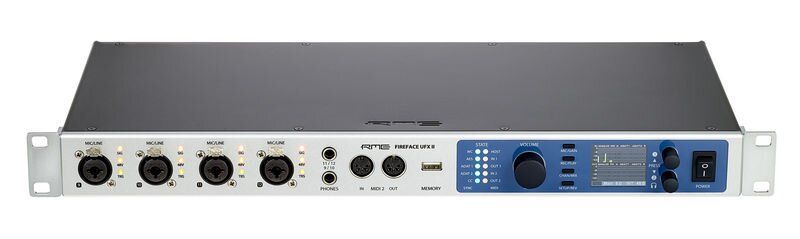

На передній панелі Fireface UFX II є DURec для прямого запису на USB. Тепер підтримується мікросхемами другого покоління з покращеною функціональністю та сумісністю, що забезпечує більшу надійність навіть при використанні повільніших або фрагментованих USB-накопичувачів.

Дистанційне керування пультом дистанційного керування ARC USB

Пульт дистанційного керування ARC USB підключається до комп’ютера через USB і безпосередньо спілкується з TotalMix FX. Контролер має 15 вільних кнопок з підсвічуванням, ручку енкодера та вхід TS для підключення ножного перемикача. ARC USB — це пульт дистанційного керування для Fireface UFX II через MIDI USB 1.1. Пристрій працює в класі UAC 1, тому він сумісний з Windows і Mac OS X. Після підключення пульта дистанційного керування до операційної системи TotalMix FX автоматично виявляє ARC USB і спілкується з ним за допомогою простих команд MIDI, що дозволяє дистанційно керувати UFX II. .

TotalMix FX

Дозволяє необмежене об’єднання та мікшування сигналів в аудіоінтерфейсах RME. Унікальна функція створення стільки незалежних субміксів, скільки доступних вихідних каналів, робить його найбільш універсальним і універсальним мікшером цього типу. Разом із підтримуваним апаратним забезпеченням TotalMix FX створює повну систему ефектів, підвищуючи зручність роботи з усією доріжкою запису та дозволяючи відмовитися від програмних рішень, що викликають затримку.

Аналого-цифровий перетворювач, лінійні входи 1-8, задня панель:

• Роздільна здатність змінного струму: 24 біта,
• SNR (відношення сигнал/шум): 113 дБ RMS незважений, 116 дБА,
• Смуга пропускання при 44,1 кГц, -0,1 дБ: 5 Гц – 20,8 кГц,
• Смуга обробки при 96 кГц, -0,5 дБ: 3 Гц – 45,8 кГц,
• Смуга пропускання при 192 кГц, -1 дБ: 2 Гц – 92 кГц,
• Спотворення THD: < -110 дБ, < 0,00032%,
• Рівень THD+N: < -104 дБ, < 0,00063%,
• Розділення каналів: > 110 дБ,
• Максимальний вхідний рівень: +19 dBu,
• Входи: 6,3 мм TRS jack, електронно збалансований,
• Вхідний опір: 8 кОм несиметричний, 12 кОм симетричний,
• Вхідна чутливість перемикається: Lo Gain, +4 dBu,
• Вхідний рівень при 0 dBFS при низькому посиленні: +19 dBu,
• Вхідний рівень для 0 dBFS при +4 dBu: +13 dBu,
• Регулювання посилення: від 0 до +12 дБ,
• Мінімальний рівень для 0 dBFS: +1 dBu, -1,2 dBV.

Мікрофонні входи 9-12, передня панель: Те саме, що AC, тільки:

• Вхід: XLR, електронно збалансований,
• Вхідний опір: 3,4 кОм,
• SNR (відношення сигнал/шум): 115 дБ RMS незважений, 118 дБА,
• Діапазон посилення: 75 дБ,
• Максимальний вхідний рівень, посилення 0 дБ: +18 дБ,
• Максимальний вхідний рівень, посилення 75 дБ: -57 дБ,
• Індикатори, CLIP LED: 0 dBFS • SIG LED: -60 dBFS.

Інструментальні входи 9-12, передня панель: Те саме, що AC, тільки:

• Вхід: 6,3 мм TS jack, незбалансований,
• Вхідний опір: 1 МОм,
• SNR (відношення сигнал/шум): 114 дБ RMS незважений, 118 дБА,
• Діапазон посилення: 42 дБ,
• Максимальний вхідний рівень, посилення 8 дБ: +21 дБ,
• Максимальний вхідний рівень, посилення 50 дБ: -21 дБ.

Цифро-аналоговий перетворювач, лінійні виходи 3-8, задня панель:

• Роздільна здатність: 24 біта,
• Динамічний діапазон (DR): 115 дБ RMS незважений, 118 дБА,
• Смуга пропускання при 44,1 кГц, -0,5 дБ: 5 Гц – 20,8 кГц,
• Смуга пропускання при 96 кГц, -0,5 дБ: 5 Гц – 45 кГц,
• Смуга пропускання при 192 кГц, -1 дБ: 5 Гц – 89 кГц,
• Спотворення THD: < -110 дБ, < 0,00032%,
• Рівень THD+N: < -104 дБ, < 0,00063%,
• Розділення каналів: > 110 дБ,
• Максимальний вихідний рівень: +19 dBu,
• Виходи: 6,3 мм TRS jack, серво збалансований,
• Вихідний опір: 75 Ом незбалансований, 150 Ом збалансований,
• Перемикання рівня вихідного сигналу: Hi Gain, +4 dBu, -10 dBV,
• Вихідний рівень при 0 dBFS при високому посиленні: +19 dBu,
• Вихідний рівень для 0 dBFS при +4 dBu: +13 dBu,
• Вихідний рівень для 0 dBFS при -10 dBV: +2 dBV

CA – Вихід стереомонітора XLR (1-2): Те саме, що CA, тільки:

• Вихід: XLR, балансний
• Вихідний рівень перемикається: 24 dBu, Hi Gain, +4 dBu, -10 dBV
• Вихідний рівень для 0 dBFS при 24 dBu: +24 dBu
• Вихідний рівень при 0 dBFS при високому посиленні: +19 dBu
• Вихідний рівень для 0 dBFS при +4 dBu: +13 dBu
• Вихідний рівень для 0 dBFS при -10 dBV: +2 dBV

CA – Виходи для навушників стереомонітора (9-12): Те саме, що й для CA, тільки:

• Вихід: 2 x 6,3 мм TRS стереороз’єм, незбалансований,
• Максимальний вихідний рівень при 0 dBFS, High: +19 dBu,
• Максимальний вихідний рівень при 0 dBFS, низький: +2 dBV,
• Вихідний опір: 2 Ом,
• Максимальна потужність для каналу при навантаженні 32 Ом, КНІ 0,1%: 210 мВт (2,6 В, +10,5 dBu).

MIDI

• 2 x MIDI вхід/вихід на 5-контактних роз’ємах DIN,
• Гальванічно розділені оптоізолятором,
• Високошвидкісний режим: час відгуку та тремтіння зазвичай менше 1 мс,
• 128-бітне розділення FIFO для введення та виведення.

Цифровий розділ:

• Годинники: внутрішні, ADAT, AES, MADI, текстовий годинник,
• Низьке тремтіння: < 1 нс у режимі PLL, усі входи
• Внутрішній годинник: джиттер 800 пс, випадкова ширина спектру,
• Придушення джиттера для зовнішніх тактових сигналів: > 30 дБ (2,4 кГц),
• Ефективний вплив тремтіння тактової частоти на перетворення змінного струму та CA: близько до нуля,
• ФАПЧ забезпечує нульові втрати навіть для тремтіння понад 100 нс,
• Digital Bitclock PLL для безперебійної роботи ADAT з різною швидкістю,
• Підтримувані частоти дискретизації: від 28 кГц до 200 кГц.

Цифрові входи

AES/EBU :

• 1 x XLR, збалансований трансформатор, гальванічно розв’язаний, сумісний з AES3-1992,
• Висока чутливість вхідного каскаду (<0,3 Vpp),
• Сумісність з SPDIF (IEC 60958),
• Приймає споживчі та професійні формати
• Діапазон блокування: 27 кГц – 200 кГц,
• Джиттер при синхронізації з вхідним сигналом: < 1 нс,
• Придушення джиттера: > 30 дБ (2,4 кГц).

Оптичний ADAT:

• 2 x TOSLINK, формат, сумісний зі специфікаціями Alesis,
• Стандарт: 2 x 8 каналів 24 біта, до 48 кГц,
• Подвійна швидкість (S/MUX): 2 x 4 канали 24 біти 96 кГц,
• Quad Speed ​​​​(S/MUX4): 2 x 2 канали 24 біти 192 кГц,
• Bitclock PLL забезпечує ідеальну синхронізацію навіть у режимі змінної швидкості,
• Діапазон блокування: 31,5 кГц – 50 кГц,
• Рівень джиттера при синхронізації з вхідним сигналом: < 1.

Оптичний SPDIF (ADAT2):

• 1 x оптичний, сумісний з IEC 60958,
• Приймає споживчі та професійні формати
• Діапазон блокування: 27 кГц – 200 кГц,
• Рівень джиттера при синхронізації з вхідним сигналом: < 1 нс,
• Придушення джиттера: > 30 дБ (2,4 кГц).

Word Clock

• BNC,
• Версія 75 Ом перемикається,
• Автоматичне визначення подвійної/четвірної швидкості та внутрішнє перетворення на одну швидкість,
• SteadyClock гарантує синхронізацію з наднизьким тремтінням навіть при роботі в режимі змінної швидкості,
• Відсутність впливу зміщення постійного струму в мережі,
• Система адаптації сигналу: оновлення сигналу шляхом автоцентрування та гістерезису,
• Захист від перенапруги,
• Діапазон рівня: 1,0 Vpp – 5,6 Vpp,
• Діапазон блокування: 27 кГц – 200 кГц,
• Рівень джиттера при синхронізації з вхідним сигналом: < 1 нс,
• Придушення джиттера: > 30 дБ (2,4 кГц).

Цифрові виходи AES/EBU

• XLR, збалансований трансформатор, гальванічно розв’язаний, відповідно до AES3-1992,
• Вихідний рівень: професійний 4,5 Vpp, споживчий 2,6 Vpp,
• Професійний формат, сумісний із AES3-1992, поправка 4,
• Споживчий формат (SPDIF), сумісний із IEC 60958,
• Режим Single Wire, частота дискретизації 28 кГц – 200 кГц.

ADAT:

• 2 x TOSLINK,
• Стандарт: 2 x 8 каналів 24 біта, до 48 кГц,
• Подвійна швидкість (S/MUX): 2 x 4 канали 24 біти 96 кГц,
• Чотири швидкості (S/MUX4): 2 x 2 канали 24 біта 192 кГц.

Оптичний SPDIF (ADAT2):

• Споживчий формат (SPDIF), сумісний із IEC 60958,
• Дискретизація від 28 кГц до 200 кГц.

Word Clock:

• BNC,
• Максимальна вихідна напруга: 5 Vpp,
• Вихідна напруга при 75 Ом: 4,0 Vpp,
• Вихідний опір: 10 Ом,
• Діапазон частот: 27 кГц – 200 кГц.

Загальна інформація:

• Джерело живлення: внутрішній імпульсний блок живлення, 100 – 240 В змінного струму, 36 Вт,
• Споживана потужність в режимі очікування: 19 Вт,
• Типова споживана потужність: 22-25 Вт,
• Розміри з кріпленням у стійці (Ш x В x Г): 483 x 44 x 210 мм (19 x 1,73 x 8,5 дюймів),
• Розміри без кріплення в стійці (Ш x В x Г): 440 x 44 x 210 мм (17,3″ x 1,73″ x 8,3″),
• Повна глибина: 240 мм (9,4 дюйма)
• Вага: 3 кг,
• Діапазон температур: від +5° до +50° C,
• Відносна вологість: < 75%, без конденсації.
